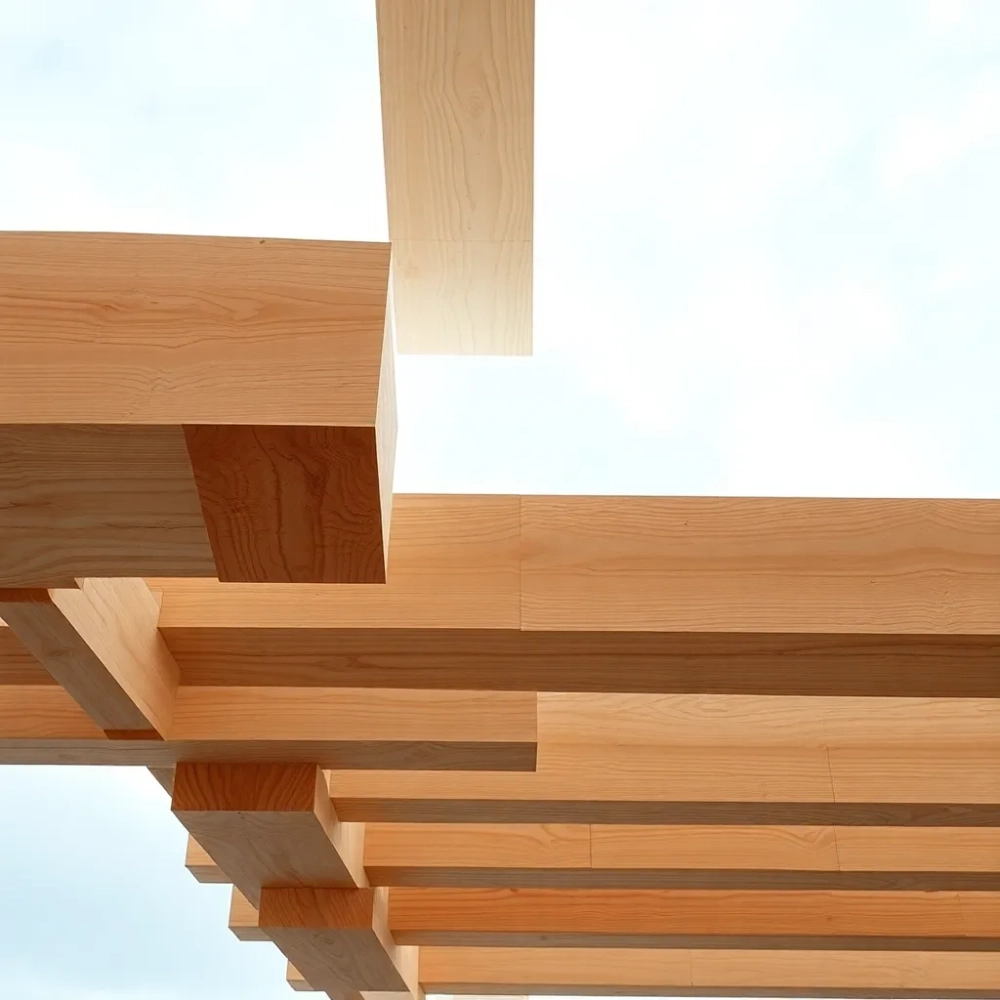

Dźwigary z drewna klejonego: obliczenia, które musisz znać w 2026

Szukasz konkretnych obliczeń dla dźwigara z drewna klejonego, bo katalogi producentów rzucają ogólnikami, a projekt czeka? Trafnie trafiasz. Za chwilę przejdziesz przez wymiarowanie wg Eurokodu 5, dobór klasy wytrzymałości GL24h, GL28h czy GL32h, dobór kleju do klasy użytkowania 1-3 oraz typowe schematy obciążeń stałych, zmiennych i klimatycznych. Pokażę też, jak uniknąć trzech błędów, które kosztują inwestorów tysiące złotych: zwichrzenia przy zbyt smukłym środniku, przekroczenia ugięcia L/300 i pominięcia klasy użytkowania w specyfikacji kleju.

• Wymiarowanie dźwigarów BSH wg Eurokodu 5 i normy EN 14080
• Nośność i ugięcie klejonych dźwigarów warstwowych: wzory i przykłady
• Projekt dźwigara z drewna klejonego: obciążenia, klasy wytrzymałości i współczynniki
• Materiały konkurencyjne: BSH vs stal vs beton vs drewno lite
• Montaż, transport i odbiór konstrukcji z drewna klejonego
• Kwestie formalne: projekt, pozwolenie, kierownik budowy
• Aspekt ekonomiczny: kiedy BSH się opłaca

Wymiarowanie dźwigarów BSH wg Eurokodu 5 i normy EN 14080

Eurokod 5, czyli PN-EN 1995-1-1, to fundament każdego rzetelnego projektu dźwigara z drewna klejonego. Bez niego żaden uprawniony konstruktor nie podpisze obliczeń, a ty nie uzyskasz pozwolenia na budowę.

Norma EN 14080 z kolei reguluje sam wyrób: wymiar lameli, jakość spoiny, klasę wytrzymałości gotowego elementu. To z niej wyczytasz, że minimalna grubość lameli to 6 mm, maksymalna 45 mm, a wilgotność w momencie klejenia nie może przekraczać 15%. Klejone warstwowo drewno konstrukcyjne BSH bez znaku CE zgodnego z EN 14080 nie ma prawa trafić na budowę obiektu objętego nadzorem.

Sam proces obliczeniowy zaczyna się od ustalenia klasy użytkowania. Klasa 1 oznacza drewno suche, ogrzewane wnętrze (wilgotność < 12%). Klasa 2 to środowisko zewnętrzne pod zadaszeniem (wilgotność 12-20%). Klasa 3 to pełna ekspozycja na warunki atmosferyczne. Od klasy zależy współczynnik k_mod, który modyfikuje wytrzymałość charakterystyczną, i to on najczęściej decyduje, czy twój dźwigar ostatecznie przejdzie, czy nie.

Wartość k_mod wynosi 1,1 dla klasy 1, 1,0 dla klasy 2 i zaledwie 0,9 dla klasy 3 przy obciążeniach średniotrwałych. Różnica 20% potrafi przesądzić o konieczności przejścia z GL24h na GL28h, a to już konkretne tysiące złotych więcej na hali o powierzchni 800 m².

Sprawdzenie stanu granicznego nośności (SGN) to pierwszy krok. Obliczasz naprężenia zginające σ_m,d i porównujesz z f_m,d, czyli wytrzymałością obliczeniową na zginanie. Wzór: f_m,d = k_mod · f_m,k / γ_M, gdzie γ_M dla drewna klejonego wynosi 1,25.

Stan graniczny użytkowalności (SGU) wymaga osobnej analizy. Ugięcie końcowe nie może przekroczyć L/300 dla stropów, L/200 dla dachów niewykorzystywanych. Ugięcie od obciążeń zmiennych (bez ciężaru własnego) nie powinno przekraczać L/350. Te wartości wynikają z komfortu użytkownika i ochrony elementów wykończeniowych przed spękaniem.

Klasy wytrzymałości BSH i ich typowe zastosowania

GL24h to wybór ekonomiczny dla konstrukcji mniej obciążonych: stropy mieszkalne, więźby dachowe domów jednorodzinnych. Charakterystyczna wytrzymałość na zginanie wynosi 24 MPa, moduł sprężystości 11 500 MPa.

GL28h sprawdza się w halach produkcyjnych, obiektach handlowych, magazynach. Wytrzymałość rośnie do 28 MPa, moduł do 12 500 MPa. Różnica w nośności przy tej samej geometrii to około 17%, ale cena rośnie tylko o 10-15%.

GL32h stosuje się w obiektach o dużych rozpiętościach (powyżej 20 m) i w miejscach narażonych na dynamiczne obciążenia eksploatacyjne. Wytrzymałość 32 MPa, moduł 14 200 MPa. To już materiał premium, rezerwowany do konstrukcji mostowych i hal widowiskowych.

Nośność i ugięcie klejonych dźwigarów warstwowych: wzory i przykłady

Nośność dźwigara na zginanie zależy od dwóch czynników: wskaźnika wytrzymałości przekroju (W) i wytrzymałości obliczeniowej drewna (f_m,d). Im większa wysokość belki przy tej samej szerokości, tym lepszy wskaźnik, bo rośnie on proporcjonalnie do h².

Dla prostokątnego przekroju o szerokości b i wysokości h wzór na moment bezwładności to I = b·h³/12, a wskaźnik W = b·h²/6. Podwojenie wysokości zwiększa nośność czterokrotnie, podwojenie szerokości tylko dwukrotnie. To właśnie dlatego smukłe, wysokie dźwigary dominują w halach o dużych rozpiętościach.

Przykład obliczeniowy: dźwigar o przekroju 120×600 mm z GL28h w klasie użytkowania 2. f_m,d = 1,0 · 28 / 1,25 = 22,4 MPa. Wskaźnik W = 120 · 600² / 6 = 7,2 · 10⁶ mm³. Nośność na zginanie M_Rd = 22,4 · 7,2 · 10⁶ = 161,3 kNm. Po uwzględnieniu ciężaru własnego (0,144 kN/m) i obciążenia użytkowego (5,0 kN/m) przy rozpiętości 8 m, moment obliczeniowy M_Ed wynosi około 58 kN·m. Zapas wynosi blisko 180%, więc przekrój można zoptymalizować do 120×500 mm.

Ugięcie wyznaczasz ze wzoru w = 5 · q · L⁴ / (384 · E · I) dla belki swobodnie podpartej obciążonej równomiernie. Dla powyższego przekroju przy q = 5,144 kN/m, L = 8 m, E = 12 500 MPa i I = 2,16 · 10⁹ mm⁴ ugięcie wynosi w = 5 · 5,144 · 8000⁴ / (384 · 12 500 · 2,16 · 10⁹) = 9,7 mm. Granica L/300 = 26,7 mm, więc warunek spełniony z dużym zapasem.

Zwichrzenie to pułapka, w którą wpadają mniej doświadczeni projektanci. Smukły, wysoki dźwigar nie podparty stężeniem bocznym może utracić stateczność, zanim jego włókna osiągną wytrzymałość na ściskanie. Współczynnik zwichrzenia k_crit zależnicy od smukłości względnej λ_rel,m i obliczasz go ze wzoru zawartego w PN-EN 1995-1-1, punkt 6.3.3.

Stężenia boczne w postaci płyt OSB przybite do pasa górnego redukują λ_rel,m nawet pięciokrotnie. Bez nich dźwigar 120×600 mm przy rozstawie stężeń co 2,5 m może nie przejść sprawdzenia zwichrzenia, mimo że jego nośność na zginanie wydaje się wystarczająca.

Uwaga: Nie stosuj BSH w środowisku agresywnym chemicznie (magazyny soli, stajnie, baseny z chlorowaną wodą) bez dodatkowej impregnacji i konsultacji z producentem. Żywica syntetyczna w kleju PUR reaguje z niektórymi rozpuszczalnikami.

Projekt dźwigara z drewna klejonego: obciążenia, klasy wytrzymałości i współczynniki

Projekt zaczyna się od inwentaryzacji obciążeń, nie od wyboru przekroju. Pominięcie choćby jednego obciążenia zmiennego lub śniegu skutkuje przeszacowaniem nośności i realnym ryzykiem awarii.

Obciążenia stałe obejmują ciężar własny konstrukcji (dla BSH przyjmuj 4,5-5,0 kN/m³), pokrycie dachu, izolację termiczną, instalacje podwieszane. W hali produkcyjnej suma obciążeń stałych rzadko spada poniżej 1,5 kN/m².

Obciążenia zmienne wg PN-EN 1991-1-1 zależą od funkcji obiektu. Strop biurowy to 2,0 kN/m² (kategoria B), strop handlowy 4,0 kN/m² (kategoria D), magazyn 5,0 kN/m² (kategoria E1). Śnieg w strefie III (Kraków, Zakopane) to 1,2 kN/m² przy nachyleniu dachu 30°.

Wiatr wg PN-EN 1991-1-4 wymaga osobnej analizy, bo jego wpływ na dźwigar zależny od kształtu budynku, wysokości i lokalizacji. Wartość bazowa q_b w Polsce waha się od 0,25 do 0,45 kN/m², ale po uwzględnieniu współczynnika ekspozycji i kształtu siły ssące potrafią przekroczyć 1,0 kN/m².

Współczynniki obciążenia γ_G = 1,35 (stałe) i γ_Q = 1,50 (zmienne) łączysz w kombinacje SGN. W SGU stosujesz kombinacje rzadkie, częste i quasi-stałe zgodnie z załącznikiem krajowym do Eurokodu.

Przykład kombinacji obciążeń dla dachu hali

• Obciążenie stałe dachu: 1,35 · 1,50 kN/m² = 2,03 kN/m²
• Śnieg (strefa II): 1,50 · 0,90 kN/m² = 1,35 kN/m²
• Wiatr (ssanie): 1,50 · (-0,60) kN/m² = -0,90 kN/m²
• Kombinacja SGN: 2,03 + 1,35 = 3,38 kN/m² (bez wiatru, bo śnieg dominuje)

Sprawdzenie zwichrzenia krok po kroku

Smukłość względna λ_rel,m wyznaczasz z wzoru λ_rel,m = √(f_m,k / σ_m,crit). Naprężenie krytyczne σ_m,crit zależne od sztywności bocznej i odległości między stężeniami. Przy rozstawie stężeń co 1,5 m dla dźwigara 160×800 mm σ_m,crit wynosi około 85 MPa, co daje λ_rel,m = √(28/85) = 0,57.

Współczynnik zwichrzenia k_crit dla λ_rel,m = 0,57 wynosi 0,94. Nośność z uwzględnieniem zwichrzenia f_m,d,kryt = 0,94 · 22,4 = 21,1 MPa, a moment krytyczny M_Rd = 21,1 · 17,07 · 10⁶ = 360 kNm. Moment od obciążeń obliczeniowych 3,38 kN/m² przy rozstawie dźwigarów co 4,5 m wynosi 3,38 · 4,5 · 8² / 8 = 121,7 kNm. Zapas 196% pozwala zmniejszyć wysokość przekroju.

Wskazówka praktyczna: Przy rozstawie dźwigarów powyżej 5 m rozważ zastosowanie podciągów stalowych lub drewnianych, bo sam nośnik BSH zaczyna wymagać przekroju wyższego niż 800 mm, co komplikuje transport i montaż.

Materiały konkurencyjne: BSH vs stal vs beton vs drewno lite

Dźwigary z drewna klejonego nie są rozwiązaniem uniwersalnym. Świadomy wybór wymaga porównania z alternatywami, które dominują w polskim budownictwie halowym.

Stal wygrywa przy rozpiętościach powyżej 30 m i tam, gdzie wymagana jest wysoka odporność ogniowa R60+. Jednak jej koszt w 2024 roku wzrósł o 35% w porównaniu z 2021, co przesunęło granicę opłacalności BSH w dół.

Beton zbrojony sprawdza się w stropach i halach o małych rozpiętościach. Jego ślad węglowy jest jednak czterokrotnie wyższy niż drewna klejonego, a czas realizacji dłuższy o 2-3 miesiące ze względu na dojrzewanie i szalowanie.

Drewno lite C24 (KVH) ma zastosowanie w budownictwie mieszkaniowym, ale przy rozpiętościach powyżej 6 m traci sens ekonomiczny. Ograniczenie wynika z naturalnych wad drewna: sęki, pęknięcia i skręt włókien obniżają nośność o 30-40% w porównaniu z BSH.

Kiedy NIE stosować BSH: W obiektach z agresją chemiczną, w basenach (chlor), w stajniach (amoniak) oraz tam, gdzie temperatura przekracza 60°C (sauny, hale przemysłowe z piecami). Klej PUR traci wytrzymałość powyżej tej temperatury.

Montaż, transport i odbiór konstrukcji z drewna klejonego

Projekt gotowy, obliczenia sprawdzone, producent wybrany. Teraz zaczyna się etap, na którym najłatwiej zmarnować tygodnie i dziesiątki tysięcy złotych: logistyka i montaż.

Transport dźwigarów o długości 18 m wymaga zestawu niskopodwoziowego z dwoma pilotami. Koszt takiego transportu waha się od 2 500 do 5 500 zł, w zależności od odległości. Wjazd na plac budowy musi umożliwiać promień skrętu co najmniej 22 m.

Podnoszenie dźwigarów wymaga zawiesi pasowych o szerokości minimum 120 mm. Zawiesia łańcuchowe lub stalowe linki zaciskają się na narożach i powodują wgniecenia widoczne po zdjęciu. W miejscu styku z zawiesiem warto zastosować narożniki ochronne z drewna lub tworzywa.

Łączniki mechaniczne w konstrukcjach BSH dzielą się na trzy grupy: śruby z podkładkami, płytki kolczaste (typowe dla wiązarów) i łączniki wklejane (pręty gwintowane w żywicy). Śruby M16 z podkładkami 100×100×6 mm przenoszą siły do 25 kN na ścinanie. Płytki kolczaste typu MiTek GNA 20 przenoszą do 18 kN.

Zabezpieczenie przed wilgocią w trakcie montażu to temat, który odróżnia doświadczonych wykonawców od amatorów. Dźwigary składowane na placu przez ponad tydzień wymagają przykrycia folią PE, ale z zachowaniem wentylacji. Skropliny pod folią potrafią podnieść wilgotność drewna o 4-6%, co po montażu skutkuje trwałymi pacami i rysami skurczowymi.

Checklista odbioru konstrukcji dźwigarowej

• Czy dźwigary posiadają znak CE i deklarację właściwości użytkowych?
• Czy klasa wytrzymałości (GL24h/GL28h/GL32h) odpowiada projektowi?
• Czy wilgotność drewna w momencie montażu wynosi 8-12%?
• Czy stężenia boczne zamontowano wg dokumentacji?
• Czy łączniki posiadają certyfikat ETA lub zgodność z EN?
• Czy odchyłki geometryczne mieszczą się w tolerancjach normy?

Kontrola okresowa co 5 lat obejmuje sprawdzenie wilgotności (metoda oporowa lub grawimetryczna), stanu łączników, obecności pęknięć podłużnych głębszych niż 5 mm i śladów działania grzybów lub owadów. W halach o podwyższonej wilgotności (baseny, przetwórstwo spożywcze) kontrolę przeprowadza się co 2 lata.

Typowy błąd montażowy: Montaż dźwigarów na mokrym betonie bez przekładki bitumicznej. Kapilarne podciąganie wilgoci z betonu do drewna powoduje, że końce dźwigarów osiągają wilgotność 18-20% już po dwóch tygodniach. Konsekwencja: spękania, rozwój grzybów pleśniowych, utrata gwarancji producenta.

Kwestie formalne: projekt, pozwolenie, kierownik budowy

Konstrukcja dźwigarowa z drewna klejonego o rozpiętości powyżej 6 m wymaga projektu budowlanego wykonanego przez osobę z uprawnieniami w specjalności konstrukcyjno-budowlanej. Bez tego dokumentu nadzór budowlany nie wyda pozwolenia na użytkowanie.

Projekt zamienny dopuszczalny w rozumieniu Prawa budowlanego (art. 36a) pozwala na zmianę producenta BSH lub klasy wytrzymałości bez konieczności uzyskiwania nowego pozwolenia. Warunek: nowy dźwigar musi mieć parametry nie gorsze niż pierwotny i być zgodny z warunkami technicznymi oraz miejscowym planem zagospodarowania.

Kierownik budowy wpisuje dźwigary do dziennika budowy z podaniem dostawcy, numeru partii i klasy wytrzymałości. Brak tego wpisu przy kontroli nadzoru skutkuje wstrzymaniem robót i koniecznością wykonania ekspertyzy na koszt inwestora.

W obiektach użyteczności publicznej (szkoły, hale sportowe, centra handlowe) wymagana jest dodatkowo opinia rzeczoznawcy do spraw ppoż. Dotyczy to szczególnie odporności ogniowej F30-F60, którą BSH osiąga bez impregnacji dzięki warstwie zwęgliny, ale trzeba to wykazać w obliczeniach.

Aspekt ekonomiczny: kiedy BSH się opłaca

Koszt dźwigara z drewna klejonego to nie tylko cena materiału. Pełna kalkulacja obejmuje transport, montaż (zwykle 15-25% wartości materiału), stężenia, łączniki i ewentualną impregnację.

Dla hali o powierzchni 1 000 m² i rozpiętości 15 m różnica w kosztach między konstrukcją stalową a BSH wynosi zwykle 8-15% na korzyść drewna klejonego. Okres zwrotu inwestycji w porównaniu ze stalą to 3-5 lat, jeśli uwzględnić niższe koszty ogrzewania (mniejsza masa termiczna) i krótszy czas realizacji (brak mokrych robót).

Ceny dźwigarów BSH w Polsce w 2024 roku kształtują się następująco: GL24h 1 200-1 400 zł/m³, GL28h 1 400-1 600 zł/m³, GL32h 1 700-2 100 zł/m³. Ceny obejmują znak CE i deklarację właściwości, ale nie transport ani montaż.

Rada przy negocjacji z producentem: Zamów jednocześnie projekt obliczeniowy i produkcję u tego samego wykonawcy. Większość producentów BSH oferuje usługę inżynierską w cenie 50-80 zł/mb dźwigara. To tańsze niż zatrudnianie zewnętrznego projektanta, a odpowiedzialność za spójność obliczeń i wyrobu spoczywa na jednym podmiocie.

�ródła danych i normy

Informacje zawarte w artykule oparto na następujących dokumentach:

• PN-EN 1995-1-1:2010 Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1: Reguły ogólne i reguły dotyczące budynków (Polski Komitet Normalizacyjny, pzn.pk.pl)
• PN-EN 14080:2013 Konstrukcje drewniane. Drewno klejone warstwowo i drewno lite łączone na mikrowczepy. Wymagania (Polski Komitet Normalizacyjny, pzn.pk.pl)
• PN-EN 1991-1-1:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własne, obciążenia użytkowe (Polski Komitet Normalizacyjny, pzn.pk.pl)
• PN-EN 1991-1-3:2005 Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Obciążenie śniegiem (Polski Komitet Normalizacyjny, pzn.pk.pl)
• PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatrem (Polski Komitet Normalizacyjny, pzn.pk.pl)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) (isap.sejm.gov.pl)
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) (isap.sejm.gov.pl)
