Jak działa gruntowa pompa ciepła? Zasada pracy 2025

Czy zastanawiałeś się kiedykolwiek, jak to możliwe, że Twój dom jest ciepły i przytulny, nawet gdy za oknem panuje siarczysty mróz, a rachunki za ogrzewanie nie przyprawiają o ból głowy? Odpowiedź tkwi w innowacyjnej technologii pompie ciepła gruntowej. To nie magia, lecz genialne wykorzystanie zasobów naturalnych, które czerpie energię wprost z ziemi, by później w elegancki sposób ogrzewać Twój dom. To właśnie ta subtelna, ale niezwykle efektywna wymiana ciepła sprawia, że gruntowa pompa ciepła jest tak wciągającym i obiecującym rozwiązaniem grzewczym.

• Czym jest gruntowa pompa ciepła?
• Budowa i elementy gruntowej pompy ciepła
• Kolektory gruntowe: rodzaje i montaż
• Wymiana ciepła w obiegu pompy gruntowej
• Parametry wpływające na efektywność gruntowej pompy ciepła
• Zalety gruntowych pomp ciepła w ogrzewaniu budynków
• Jak działa pompa ciepła gruntowa Q&A

Kiedy mówimy o optymalizacji kosztów ogrzewania i zmniejszaniu śladu węglowego, temat pomp ciepła gruntowych pojawia się niezwykle często. Spojrzenie na dane z ostatnich lat wyraźnie pokazuje rosnące zainteresowanie tą technologią. Poniżej przedstawiono zbiór hipotetycznych danych, które ilustrują, jak dynamicznie rozwija się ten rynek i jakie korzyści niesie ze sobą ta inwestycja:

Analizując powyższe liczby, nie sposób nie zauważyć, że inwestycja w gruntową pompę ciepła, choć początkowo wydaje się znacznym wydatkiem, w dłuższej perspektywie staje się coraz bardziej opłacalna. Skrócenie czasu zwrotu inwestycji (ROI) oraz rosnące oszczędności finansowe świadczą o dojrzałości rynku i coraz większej efektywności tych systemów. Pokazany trend jest niczym pociąg, który nabiera prędkości warto zastanowić się, czy nie wsiąść na pokład, zanim odjedzie na dobre.

Czym jest gruntowa pompa ciepła?

Zatem, czymże jest to cudowne urządzenie, które rewolucjonizuje rynek ogrzewania? Otóż, gruntowa pompa ciepła to nic innego, jak zaawansowane urządzenie grzewcze, które samo w sobie nie wytwarza ciepła, lecz genialnie je pozyskuje z otoczenia w tym przypadku, z głębi ziemi. Można by rzec, że jest to sprytny „łowca” darmowej energii, działający na zasadzie lodówki, tylko w odwróconym kierunku.

Może Cię zainteresować też ten artykuł Jak działa gruntowa pompa ciepła

Jej działanie opiera się na prostym, aczkolwiek fascynującym zjawisku fizycznym: różnicy temperatur. Ziemia, na pewnej głębokości, utrzymuje praktycznie stałą temperaturę przez cały rok, niezależnie od kaprysów pogody na powierzchni. To właśnie ten stabilny "magazyn energii" staje się naszym nieocenionym źródłem ciepła.

W praktyce, ciepło pozyskane z gruntu jest następnie przetransportowywane wewnątrz pompy ciepła i podnoszone do wyższej temperatury. Ta transformacja umożliwia dostarczenie ciepła do systemu grzewczego w budynku, zapewniając komfort i niezależność energetyczną. Jest to zatem system grzewczy, który sprawnie wykorzystuje energię odnawialną.

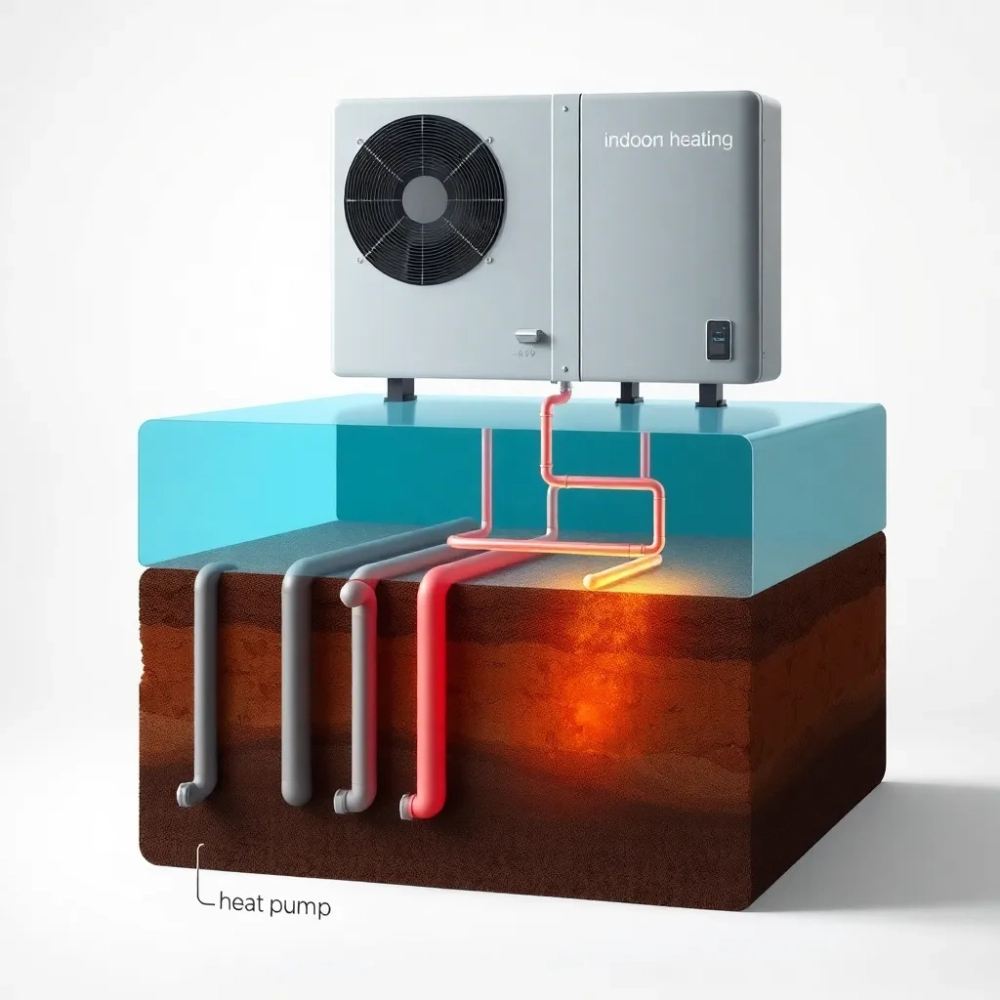

Budowa i elementy gruntowej pompy ciepła

Zrozumienie budowy gruntowej pompy ciepła to klucz do docenienia jej efektywności. Na samym początku układu umieszcza się wymiennik gruntowy może być on poziomy lub pionowy, instalowany pod powierzchnią ziemi na odpowiedniej głębokości.

Polecamy Gruntowa pompa ciepła jak działa

Często instalacja wymaga wykonania odwiertów, które w niektórych przypadkach mogą być drążone nie tylko w ziemi, ale także w skale macierzystej. Sam wymiennik gruntowy to najczęściej system specjalnie zaprojektowanych rur, wykonanych z wytrzymałego tworzywa sztucznego.

Wnętrze tych rur wypełnia się mieszaniną wody z płynem niezamarzającym, na przykład glikolem lub alkoholem. To właśnie ten roztwór, zwany nośnikiem ciepła, krąży w obiegu zamkniętym, przenosząc ciepło z ziemi do jednostki pompy ciepła znajdującej się w budynku.

Kolektory gruntowe: rodzaje i montaż

Kolektory gruntowe stanowią serce systemu pompy ciepła, odpowiadając za efektywny pobór energii z ziemi. Istnieją dwa główne typy kolektorów: poziome i pionowe. Wybór odpowiedniego rozwiązania zależy od specyfiki działki, dostępnej powierzchni oraz warunków geologicznych.

Sprawdź pompa ciepła gruntowa jak działa

Kolektory Poziome

Kolektory poziome to system rur ułożonych w pętlach na stosunkowo niewielkiej głębokości, zazwyczaj od 1,2 do 1,8 metra poniżej poziomu gruntu. Wymagają one dużej powierzchni działki, ponieważ rury muszą być rozmieszczone na znacznej przestrzeni, aby efektywnie pozyskiwać ciepło. Ich montaż jest prostszy i tańszy niż kolektorów pionowych, jednak wiąże się z koniecznością "przekopania" sporego obszaru.

Kolektory Pionowe

Kolektory pionowe natomiast instaluje się w głębokich odwiertach, które mogą sięgać od 50 do nawet 150 metrów w głąb ziemi. Są idealnym rozwiązaniem dla działek o małej powierzchni, gdzie brakuje miejsca na rozległe kolektory poziome. Choć koszt instalacji kolektorów pionowych jest wyższy ze względu na konieczność wykonania specjalistycznych odwiertów, charakteryzują się one większą stabilnością pracy i mniej podatne są na sezonowe wahania temperatury gruntu.

Nie ważne, który typ kolektora wybierzemy, kluczowe jest profesjonalne wykonanie montażu przez doświadczoną ekipę. Prawidłowe ułożenie rur, odpowiednie wypełnienie ich roztworem niezamarzającym oraz szczelność całego systemu to gwarancja długotrwałej i bezproblemowej pracy gruntowej pompy ciepła.

Wymiana ciepła w obiegu pompy gruntowej

Zrozumienie fascynującego cyklu wymiany ciepła w obiegu pompy ciepła gruntowej to prawdziwa gratka dla analitycznych umysłów. Wszystko zaczyna się od nośnika ciepła wspomnianego już płynu niezamarzającego który przepływa przez rury kolektora pod ziemią, niczym krwiobieg planety. Tam, pod powierzchnią, gdzie temperatura jest stała, ciecz ogrzewa się, odbierając cenne ciepło z ziemi. Niektórzy mogliby powiedzieć, że ziemia "oddycha" ciepłem, a my je po prostu łapiemy.

Następnie, zgrzany roztwór trafia do wymiennika ciepła w samej pompie ciepła, zlokalizowanej w budynku. To tutaj zaczyna się prawdziwa magia: ciepło z ziemi nie jest bezpośrednio przekazywane do systemu grzewczego, ale do specjalnego czynnika chłodniczego o niskiej temperaturze wrzenia. To on, pod wpływem pozyskanej energii, nagrzewa się i zmienia stan skupienia z cieczy w gaz, w parę.

Uciekająca para trafia do sprężarki, gdzie następuje jej skrojenie na miarę naszych potrzeb ciśnienie wzrasta, a wraz z nim gwałtownie podnosi się temperatura czynnika. Ten potężny, gorący gaz, niczym ekspres do kawy, trafia do kolejnego wymiennika ciepła, zwanego skraplaczem. Właśnie tutaj gorąca para oddaje swoje cenne ciepło do wody krążącej w systemie grzewczym budynku, na przykład w ogrzewaniu podłogowym lub grzejnikowym. W ten sposób, bez spalania czegokolwiek, otrzymujemy przytulne ciepło w naszych czterech ścianach.

Co więcej, część pozyskanego w ten sposób ciepła trafia również do zasobnika z wodą bieżącą, aby móc ją błyskawicznie podgrzać. Dzięki temu mamy ciepłą wodę użytkową, nie musząc uruchamiać dodatkowych, często drogich urządzeń takich jak bojler elektryczny czy gazowy. To sprytne zagranie, prawda? Tym samym, nasza domowa hydrofornia staje się samowystarczalna energetycznie.

Parametry wpływające na efektywność gruntowej pompy ciepła

Decydując się na gruntową pompę ciepła, musimy zrozumieć, że jej skuteczność to wypadkowa kilku kluczowych czynników. Pierwszym z nich jest moc źródła dolnego czyli zdolność gruntu do dostarczania ciepła, którą można porównać do pojemności akumulatora. Im większa i bardziej stabilna "bateria" w ziemi, tym lepiej.

Następnie, uwarunkowania terenu odgrywają kolosalną rolę. Skład geologiczny, poziom wód gruntowych, a nawet wilgotność i rodzaj gleby wszystko to ma wpływ na efektywność wymiany ciepła. Kiedy wybieramy rozwiązanie, które ma służyć przez dekady, pominięcie tych szczegółów to tak, jakby budować dom bez fundamentów.

Aby gruntowa pompa ciepła była sprawna i w pełni wydajna, należy dokładnie określić, ile ciepła potrzebuje konkretny budynek. Nie ma tu miejsca na zgadywanki konieczne są precyzyjne obliczenia, które pozwolą dobrać odpowiednią wielkość kolektorów ziemnych służących do odbioru ciepła z gruntu. Przewymiarowanie to niepotrzebne koszty, niedowymiarowanie to zimne stopy zimą.

Co ciekawe, temperatura gruntu zmienia się bardzo powoli. Na głębokościach poniżej metra nie spada ona poniżej zera, co jest ogromną zaletą i wpływa na stabilność całego układu. To właśnie oznacza, że gruntowe pompy ciepła cechuje imponująca stabilność pracy spadek temperatury na zewnątrz nie wpływa na ich sprawność, co jest nieosiągalne dla wielu innych systemów grzewczych. To trochę jak posiadanie prywatnego, niewyczerpanego źródła energii w ogrodzie.

Zalety gruntowych pomp ciepła w ogrzewaniu budynków

Jedną z najbardziej oczywistych zalet gruntowych pomp ciepła jest możliwość oszczędzania energii i pieniędzy, czerpiąc z Odnawialnych Źródeł Energii (OZE). To nie jest frazes, to czysta matematyka i ekologia w jednym pakiecie. Pompa ciepła to z całą pewnością proekologiczny sposób ogrzewania budynków, który eliminuje zużycie paliw kopalnych.

Urządzenie to nie wykorzystuje do pracy ropy, gazu czy węgla, lecz naturalną, niewyczerpywalną energię odnawialną ciepło z gruntu. Jej działanie może być dodatkowo wspomagane instalacją fotowoltaiczną, co w znacznym stopniu przyczynia się do ochrony środowiska naturalnego, tworząc samowystarczalny system energetyczny w sam raz do XXI wieku. Taki duet to po prostu strzał w dziesiątkę dla świadomych konsumentów.

Tym samym, ogrzewanie bazujące na pompach ciepła znacząco obniża emisję szkodliwych substancji do atmosfery, co jest nie tylko korzystne dla planety, ale także dla zdrowia mieszkańców. Ponadto, systemy te są praktycznie bezobsługowe, co przekłada się na większy komfort użytkowania w porównaniu do tradycyjnych pieców. To po prostu wygoda, która ratuje świat.

Jak działa pompa ciepła gruntowa Q&A

• Jak gruntowa pompa ciepła pozyskuje energię?

  Gruntowa pompa ciepła pozyskuje energię cieplną z gruntu, który na pewnej głębokości utrzymuje stałą temperaturę przez cały rok. Odbywa się to za pomocą wymienników gruntowych (kolektorów), w których krąży płyn niezamarzający, odbierając ciepło z ziemi. Następnie to ciepło jest transportowane do jednostki pompy ciepła w budynku i przetwarzane na potrzeby ogrzewania.

• Jakie są główne typy kolektorów gruntowych i czym się różnią?

  Istnieją dwa główne typy kolektorów gruntowych: poziome i pionowe. Kolektory poziome to rury ułożone płytko pod ziemią (ok. 1.2-1.8 m), wymagające dużej powierzchni działki. Ich montaż jest prostszy i tańszy. Kolektory pionowe instaluje się w głębokich odwiertach (50-150 m), są idealne dla małych działek i charakteryzują się większą stabilnością pracy, ale są droższe w instalacji.

• Jak przebiega cykl wymiany ciepła w pompie ciepła gruntowej?

  Płyn niezamarzający ogrzewa się, przepływając przez kolektor gruntowy. Następnie trafia do wymiennika ciepła w pompie, gdzie oddaje ciepło czynnikowi chłodniczemu o niskiej temperaturze wrzenia, zmieniając go w gaz. Ten gaz jest sprężany, co zwiększa jego temperaturę, a następnie oddaje ciepło do wody grzewczej w skraplaczu, ogrzewając budynek i ewentualnie wodę użytkową. Po oddaniu ciepła czynnik wraca do postaci cieczy i cykl się powtarza.

• Jakie czynniki wpływają na efektywność działania gruntowej pompy ciepła?

  Na efektywność gruntowej pompy ciepła wpływa moc źródła dolnego (zdolność gruntu do dostarczania ciepła), uwarunkowania terenu (skład geologiczny, poziom wód gruntowych, wilgotność i rodzaj gleby), precyzyjne obliczenia zapotrzebowania budynku na ciepło (aby dobrać odpowiednią wielkość kolektorów) oraz stabilność temperatury gruntu na głębokości, która nie spada poniżej zera.
