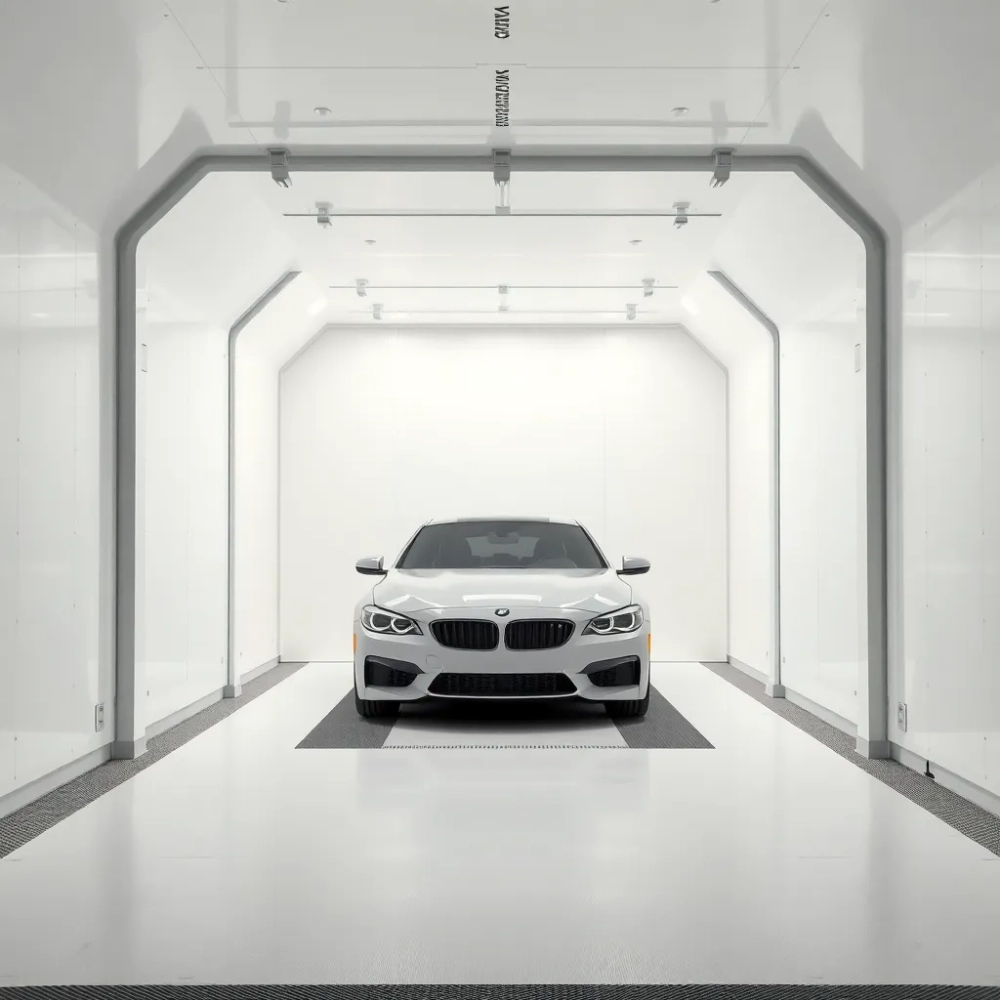

Komora lakiernicza wymiary: jak dobrać idealny rozmiar kabiny

Jak dobrać wymiar komory lakierniczej do lakierowanego obiektu

Wymiar komory lakierniczej wynika z trzech zmiennych: gabarytów największego obiektu, technologii aplikacji oraz marginesu roboczego dla lakiernika. W praktyce projektowej zakłada się minimum 1,2 m luzu po bokach i z tyłu pojazdu, bo tyle potrzebuje ramię z pistoletem do zachowania stałej odległości 25-30 cm od powierzchni. Bez tego marginesu wzrasta ryzyko „efektu suchego natrysku", czyli mikrokropel, które nie spływają w gładką warstwę.

• Jak dobrać wymiar komory lakierniczej do lakierowanego obiektu
• Standardowe wymiary kabiny lakierniczej do samochodów osobowych i busów
• Wymiary kabin lakierniczych przemysłowych i do pojazdów komunikacyjnych
• Najczęstsze błędy przy wyborze wymiarów komory lakierniczej

Długość komory liczy się po przekątnej największego lakierowanego elementu, nie po jego długości. Samochód osobowy o długości 4,7 m wymaga kabiny co najmniej 6,5 m wewnętrznej długości, bo trzeba uwzględnić otwarte drzwi przednie i tylne. W innym wypadku lakiernik nie dokończy elementu przy jednym ustawieniu pojazdu.

Wysokość to parametr, który zaskakuje najczęściej. Prześwit drzwi kabiny musi wynosić minimum 2,6 m dla aut osobowych i 3,8 m dla autokarów. Kanał podłogowy w wersji z podnośnikiem lakierniczym 3D obniża użyteczną wysokość o 15-25 cm, więc całość rośnie proporcjonalnie.

Trzy kroki przed wyborem

Pierwszy krok to inwentaryzacja obiektów: wymiary, masa, najszerszy punkt (zwykle lusterka). Drugi to określenie cyklu technologicznego: czy lakierowane są całe bryły, czy tylko elementy (zderzaki, błotniki). Trzeci to audyt hali: nośność stropu, dostęp mediów, ciągi wentylacyjne.

Minimalny margines bezpieczeństwa wokół obiektu wynosi 1,2 m. To nie arbitralna liczba, lecz wymóg fizyki aerozolu: cząsteczki lakieru po opuszczeniu pistoletu poruszają się z prędkością około 0,4 m/s i potrzebują stabilnej strefy laminarnego przepływu powietrza, by osiadać równomiernie. Węższe otoczenie zaburza ten przepływ.

Standardowe wymiary kabiny lakierniczej do samochodów osobowych i busów

W segmencie aut osobowych i dostawczych do 3,5 tony obowiązuje kilka sprawdzonych rozmiarów. Najpopularniejszy moduł ma wymiary 7,20 m długości, 3,96 m szerokości oraz 2,80 m wysokości wewnętrznej. Te wartości wynikają z uśrednienia europejskich norm EN 13355, regulujących wymogi bezpieczeństwa dla kabin lakierniczych i suszarek.

Dla warsztatów obsługujących busy i vany popularne są warianty 8,5 × 4,2 × 3,2 m. Różnica względem wersji osobowej to głównie zwiększona wysokość i dodatkowe 30 cm szerokości, co pozwala na swobodne otwarcie drzwi przesuwnych z boku pojazdu. Kabiny tej klasy oferują kubaturę roboczą w przedziale 80-115 m³.

Kubatura wpływa bezpośrednio na dobór wentylatora i nagrzewnicy. Reguła mówi, że na każdy metr sześcienny kabiny potrzeba 60-80 m³/h wymiany powietrza w trybie lakierowania i 20-25 wymian na godzinę w trybie suszenia. Kabina o kubaturze 80 m³ wymaga więc wentylatora o wydajności 4800-6400 m³/h.

Przy doborze warto też uwzględnić podłogę antypoślizgową i kanał o głębokości 60-80 cm, który pochłania dodatkowe centymetry wysokości. Wielu producentów oferuje kanał płytki (30 cm), ale zmniejsza on efektywność odciągu pyłu w fazie szlifowania.

Wymiary kabin lakierniczych przemysłowych i do pojazdów komunikacyjnych

Kabiny do pojazdów komunikacyjnych (autobusy, tramwaje, pojazdy szynowe) rządzą się inną skalą. Długość 12-15 m jest tu standardem, szerokość sięga 5,5 m, a wysokość 4,5 m. Wszystko po to, by umożliwić lakierowanie pełnych powierzchni bocznych bez konieczności rozkładania elementów.

W przypadku tramwajów i wagonów kolejowych spotyka się rozwiązania modułowe, montowane bezpośrednio w halach serwisowych. Długość dochodzi wtedy do 18 m. Projektanci uwzględniają też promień skrętu toru wjazdowego i promień łuku pojazdu, bo wagon tramwajowy o długości 30 m nie wjedzie do prostej komory.

Kabiny produkcyjne i przemysłowe

W przemyśle lakieruje się elementy o nieregularnych kształtach: profile aluminiowe, obudowy maszyn, konstrukcje stalowe. Tu standardem jest kabina typu „open face" o wymiarach 10 × 5 × 5 m, z kurtynami powietrznymi zamiast ścian bocznych. Pozwala to na wprowadzenie suwnicy lub wózka widłowego z elementem o dowolnej geometrii.

Koszt eksploatacji rośnie proporcjonalnie do kubatury. Kabina 200 m³ przy 25 wymianach na godzinę pochłania rocznie około 12 000-18 000 m³ gazu (przy spalaniu bezpośrednim) lub 90 000-140 000 kWh energii elektrycznej (przy nagrzewnicy pośredniej). To konkretna liczba, którą trzeba znać przed decyzją.

Przy wyborze warto kierować się normą PN-EN 13355:2006, która definiuje wymogi bezpieczeństwa dla kabin lakierniczych. Określa ona minimalną odległość lakierowanego obiektu od ścian, parametry wymiany powietrza oraz wymagania przeciwwybuchowe.

Najczęstsze błędy przy wyborze wymiarów komory lakierniczej

Pierwszy grzech to pominięcie wymiarów drzwi wejściowych do hali. Kabina o szerokości 4 m musi przejść przez otwór co najmniej 4,2 m, a wysokość transportowa przekracza zwykle 3,2 m. Bez wcześniejszego audytu otworów montażowych projekt utyka na etapie dostawy.

Drugi błąd to zbyt niskie prześwity drzwi kabiny. Auto z bagażnikiem dachowym lub relingami ma realną wysokość 2,1 m. Kabina o prześwicie 2,6 m nie przyjmie takiego pojazdu bez ryzyka uszkodzenia lakieru na dachu. Konsekwencja: konieczność demontażu relingów przed każdym lakierowaniem, co wydłuża czas pracy o 30-45 minut.

Pięć błędów, które kosztują najwięcej

• Brak marginesu na ruch lakiernika poniżej 1 m z każdej strony skutkuje gorszą jakością powłoki i szybszym zmęczeniem pracownika.
• Za mała długość uniemożliwia lakierowanie zderzaków przy otwartych drzwiach bagażnika.
• Pominięcie kanału podłogowego w projekcie hali powoduje konieczność przebudowy posadzki po dostawie kabiny.
• Zbyt niska nośność stropu dla podnośnika lakierniczego 3D (wymaga 150-200 kg/m² dodatkowego obciążenia).
• Niedostosowanie instalacji elektrycznej do mocy wentylatorów (zwykle 7,5-15 kW na kabinę).

Trzeci błąd to brak rezerwy na przyszłość. Warsztat, który dziś lakieruje auta osobowe, za pięć lat może obsługiwać busy. Dobranie kabiny „na styk" oszczędza 15-20% budżetu, ale przy zmianie profilu działalności wymusza kosztowną rozbudowę lub wymianę całej instalacji.

Czwarty, często pomijany aspekt to filtracja. Większa kubatura wymaga większej powierzchni filtrów (maty wejściowe, filtry stropowe, filtry kanałowe). Przy kubaturze 100 m³ powierzchnia filtrów powinna wynosić minimum 8-12 m², w przeciwnym razie spada wydajność odciągu i rośnie zużycie energii.

Indywidualny projekt jako odpowiedź na niestandardowe potrzeby

Standardowe wymiary to punkt wyjścia, nie ramy. Każdy poważny projekt zaczyna się od pomiarów obiektu i draftu 2D/3D, który weryfikuje kolizje z infrastrukturą hali. Następny etap to wizualizacja i wycena obejmująca fundament, przyłącza, fundament pod agregat i strefę sterowni.

Własne studio projektowe pozwala dostosować kabinę do bryły największego obiektu, cyklu technologicznego i ograniczeń budynku. W praktyce ponad 70% realizacji wykonywanych przez doświadczonych integratorów to konstrukcje niestandardowe, bo każda hala ma inną geometrię i inne media.

Źródła danych i norm: PN-EN 13355:2006 (wymogi bezpieczeństwa kabin lakierniczych), dyrektywa 2014/34/UE (ATEX, strefy zagrożenia wybuchem), rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie BHP przy procesach lakierowania (Dz.U. 2001 nr 79 poz. 834), normy producentów farb proszkowych i ciekłych. Dane kosztowe oparte na analizach rynkowych cen energii i gazu dla odbiorców przemysłowych w Polsce (GUS, statystyki sektorowe).

Skontaktuj się w sprawie indywidualnego wymiaru komory lakierniczej. Każdy obiekt i każda hala mają swoje ograniczenia, które warto rozwiązać przed podpisaniem zamówienia.
