Konstrukcja gruntowa PV: montaż 14 paneli

Redakcja 2026-01-11 17:05 / Aktualizacja: 2026-03-13 09:54:22 | Udostępnij:

Planujesz naziemną instalację fotowoltaiczną i zastanawiasz się, jak wybrać trwałe rozwiązanie gruntowe? Rozumiem, bo sam analizowałem dziesiątki projektów kluczowe są materiały antykorozyjne, stabilność na wiatr i elastyczne ułożenie paneli wertykalnie lub horyzontalnie. W tym tekście omówimy specyfikację konstrukcji dla 14 modułów w układzie pionowym pod kątem 25 stopni, wytrzymałej na porywy do 31 m/s, klemy mocujące oraz krok po kroku montaż filarów, belek i uziemienia.

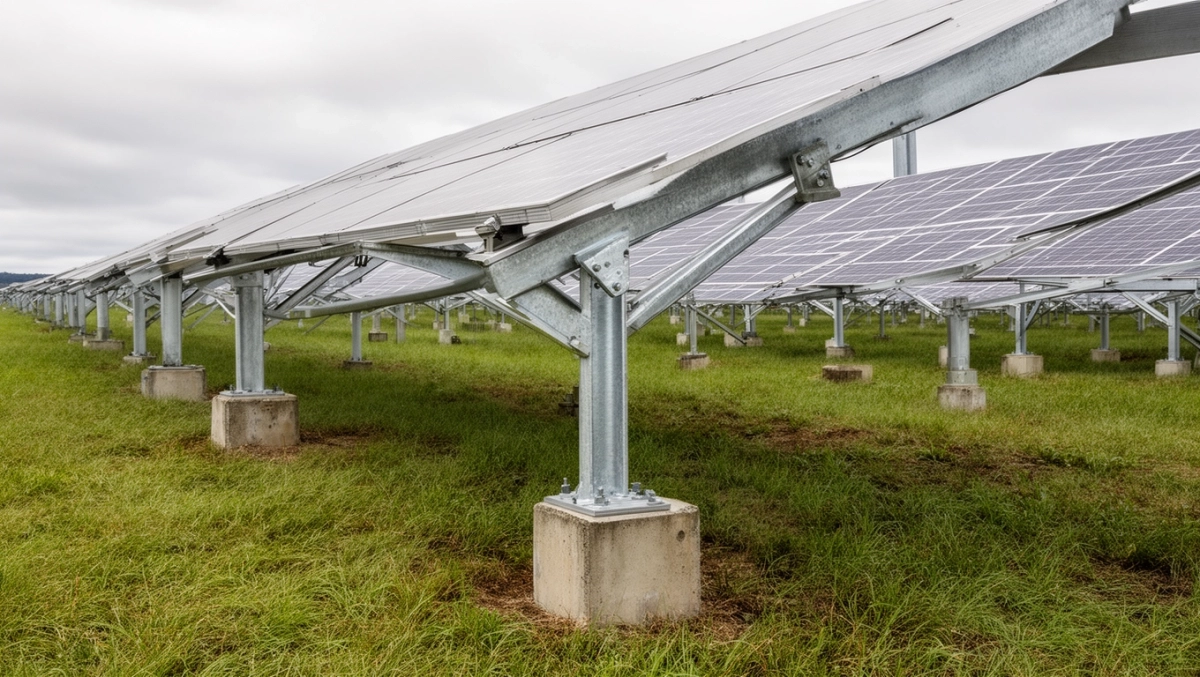

konstrukcja gruntowa pv

Specyfikacja konstrukcji gruntowej PV

Konstrukcja gruntowa PV projektowana jest na dwa rzędy po siedem modułów montowanych pionowo pod nachyleniem 25 stopni. Zapewnia wytrzymałość na wiatr do 31 m/s dzięki profilom stalowym ocynkowanym ogniowo i malowanym proszkowo. Materiały antykorozyjne gwarantują trwałość ponad 25 lat w warunkach gruntowych. Opcje wertykalne minimalizują zacienienie i ułatwiają czyszczenie, podczas gdy horyzontalne oszczędzają miejsce.

Wybór wertykalnego ułożenia sprawdza się na działkach o nierównym terenie. Stal 80x40 mm odporna na korozję solną nadaje się do nadmorskich lokalizacji. Całość waży optymalnie, by instalatorzy poradzili sobie bez ciężkiego sprzętu.

  • Moduły: 14 szt. (2x7 pionowo)
  • Kąt: 25°
  • Wiatr: max 31 m/s
  • Trwałość: >25 lat

Klemy do mocowania w konstrukcji PV

Klemy środkowe i końcowe to podstawa bezpiecznego mocowania paneli do szyn. W zestawie 24 klemy środkowe oraz 8 końcowych z aluminium anodowanego, odpornego na korozję. Mocują moduły z fabrycznych otworów bez wiercenia, zachowując gwarancję producenta.

Sprawdź Corab konstrukcja gruntowa

Środkowe klemy łączą sąsiednie panele, zapewniając ciągłą linię. Końcowe stabilizują brzegi rzędów. Zestaw wystarcza na pełne dwa rzędy po siedem modułów.

Montaż filarów 80x40 w gruncie PV

Filarów profil 80x40 mm wbija się w grunt na głębokość wg instrukcji, z 150 mm wystającą nad powierzchnią. Użyj młota wibracyjnego dla precyzji. Rozmieszczenie słupów zgodnie z rysunkiem montażu zapobiega przechyleniom.

Krok 1: Wyznacz punkty wg schematu. Krok 2: Wbij filary pomocą sprzętu. Krok 3: Sprawdź pionowość poziomnicą.

Instalacja belek C w konstrukcji PV

Belki C montuje się za pomocą łączników belki C-200 mm i filaru-300 mm. Połącz z filarami przed wbijaniem. Stalowa konstrukcja C zapewnia sztywność rzędów.

Krok 1: Przykręć łączniki do filarów. Krok 2: Nasuń belki C. Krok 3: Dokręć z momentem 40 Nm.

Połączenie słupów z belkami PV

Słupy łączy się z belkami C śrubami sześciokątnymi M10x25 ze stali nierdzewnej. Dokręcanie krzyżowo zapewnia równomierne naprężenia. To połączenie przenosi siły wiatru do gruntu.

Krok 1: Włóż śruby przez otwory. Krok 2: Użyj klucza dynamometrycznego. Krok 3: Sprawdź stabilność potrząsając.

Łączniki szynowe do belek C PV

Łączniki szynowe-40 mm mocuje się do belek C śrubami samowiercącymi. Stabilizują szyny nośne pod panelami. Antykorozyjne powłoki wydłużają żywotność.

Krok 1: Oznacz punkty na belce. Krok 2: Wierć i przykręcaj. Krok 3: Nasuń szyny.

Montaż uziemiający konstrukcji PV

Wsporniki i słupy uziemiające montuje się śrubami M10x25. Podłącz przewód miedziany do szyn. Zapobiega to nagromadeniu ładunków.

Krok 1: Zamocuj wsporniki do słupów. Krok 2: Połącz z gruntem. Krok 3: Zmierz oporność uziemienia.

Pytania i odpowiedzi: konstrukcja gruntowa PV

  • Czym jest konstrukcja gruntowa PV?

    Konstrukcja gruntowa PV to naziemny system montażowy pod panele fotowoltaiczne, umożliwiający instalację modułów pionowo lub horyzontalnie na gruncie. Przykładowa konstrukcja obejmuje 2 rzędy po 7 modułów pod kątem 25 stopni, z wytrzymałością na wiatr do 31 m/s, słupami wbijanymi w ziemię i belkami nośnymi dla stabilnego mocowania.

  • Jakie materiały stosuje się w konstrukcji gruntowej PV?

    Słupy o profilu 80x40 mm wbijane w grunt na 150 mm nad powierzchnią, belki C łączone łącznikami, szyny nośne z klemami środkowymi (24 szt.) i końcowymi (8 szt.), śruby sześciokątne M10x25 oraz łączniki szynowe i filarowe. Materiały antykorozyjne zapewniają długoterminową trwałość w warunkach zewnętrznych.

  • Jak przebiega montaż konstrukcji gruntowej PV?

    Montaż obejmuje wbijanie słupów wg rysunku instrukcji, połączenie z belkami C za pomocą łączników C-200 mm i filaru-300 mm, mocowanie szyn nośnych łącznikami szynowymi-40 mm, instalację klem do paneli, wsporników i słupów uziemiających śrubami M10x25. Proces jest sekwencyjny, z optymalnym prowadzeniem kabli i środkami antypożarowymi.

  • Jakie są zalety wertykalnego ułożenia paneli w konstrukcji gruntowej PV?

    Wertykalne ułożenie pod kątem 25 stopni minimalizuje gromadzenie się śniegu i kurzu, zwiększa efektywność mycia deszczem, poprawia wentylację i odporność na wiatr do 31 m/s. Zapewnia trwałość zgodną z normami PV, idealne dla dużych instalacji naziemnych.
