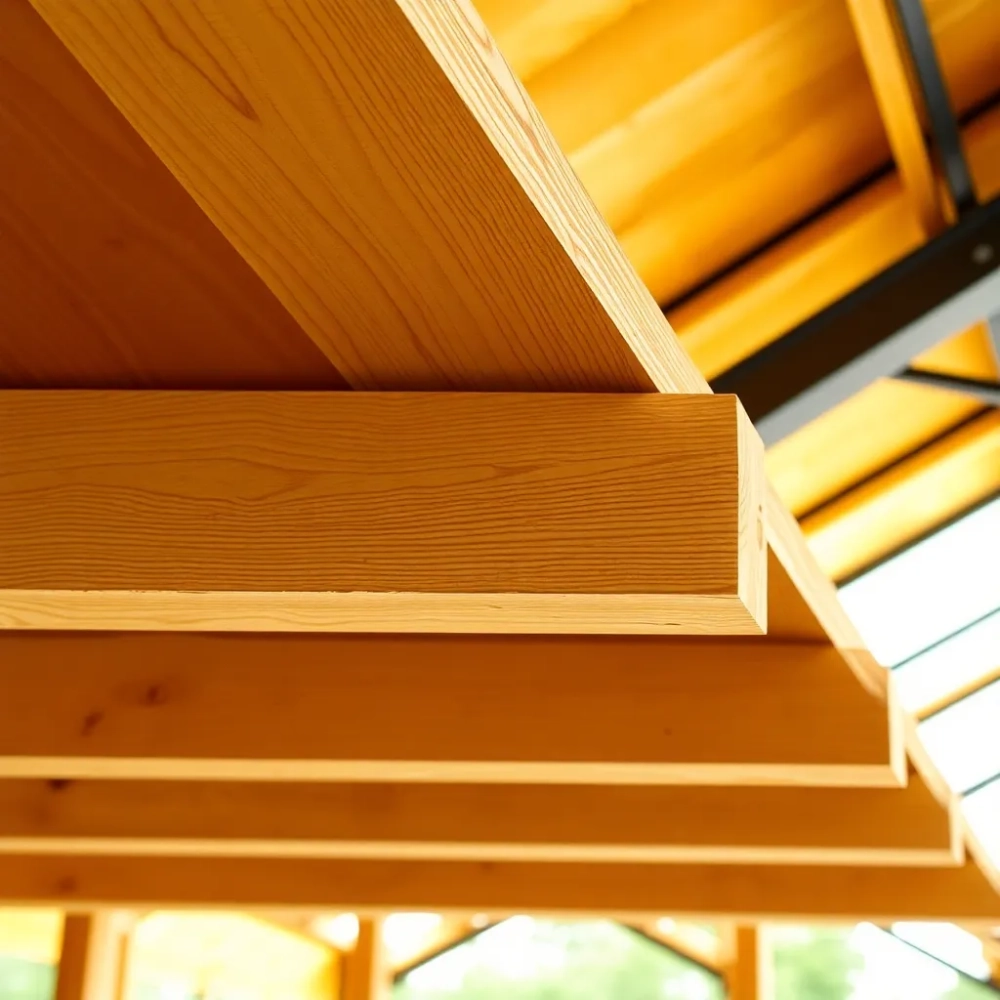

Płatwie z drewna klejonego wymiary, które naprawdę mają znaczenie

Wybór przekroju płatwi z drewna klejonego to decyzja, która wpływa na trwałość dachu na kilkadziesiąt lat, a jeden źle dobrany wymiar potrafi zamienić solidną więźbę w konstrukcję, która ugina się pod śniegiem albo pracuje przy każdej zmianie wilgotności. Poniżej znajdziesz konkretne dane techniczne, tabele wymiarów BSH, zasady doboru do rozpiętości oraz pułapki montażowe, których nie widać gołym okiem.

• Czym są płatwie dachowe i jaką rolę pełnią w więźbie
• Parametry techniczne płatwi BSH klasy, przekroje, dopuszczalne rozpiętości
• Jak dobrać przekrój płatwi do rozpiętości i obciążenia dachu
• BSH, C24 czy stal co wytrzyma więcej na Twojej więźbie
• Płatwie dachowe wymiary cennik 2025 i od czego zależy cena
• Montaż płatwi klejonych krok po kroku bez kosztownych błędów
• Konserwacja i trwałość płatwi BSH co robić po 5, 10 i 20 latach
• Najczęstsze pytania o płatwie z drewna klejonego

Czym są płatwie dachowe i jaką rolę pełnią w więźbie

Płatew to poziomy element biegnący wzdłuż kalenicy lub prostopadle do krokwi, który rozkłada obciążenia z pokrycia, śniegu i wiatru na słupy lub ściany nośne. W domach jednorodzinnych najczęściej pracuje jako podparcie krokwi w połowie ich długości, przenosząc siły pionowe z połaci na słupy stropowe lub podciągi.

Wyróżnia się trzy typy, różniące się położeniem i funkcją. Płatew kalenicowa biegnie w szczycie dachu i łączy górne końce krokwi, przejmując naprężenia rozporowe obu połaci. Płatew pośrednia (nazywana też główną lub stropową) opiera się na słupach i stanowi główny element rozkładający obciążenia na słupy. Płatew stropowa bywa utożsamiana z pośrednią, gdy strop i poddasze użytkowe łączy się w jedną ramę nośną.

W więźbach krokwiowych bez słupów płatwie pełnią rolę ściągu, zapobiegając rozsunięciu się ścian pod naporem dachu. W więźbach jętkowych i płatwiowo-kleszczowych przejmują dodatkowo momenty zginające z długich krokwi. Bez względu na wariant, każda płatew musi przenieść obciążenia z połaci o powierzchni co najmniej kilkunastu metrów kwadratowych, dlatego jej przekrój i klasa drewna mają znaczenie pierwszorzędne.

Dlaczego drewno klejone BSH wygrywa z litego C24

Belki BSH (Brettschichtholz) powstają z laminatów świerkowych lub sosnowych, sklejanych pod ciśnieniem wzdłuż włókien. Taka budowa eliminuje naturalne wady drewna litego sęki, pęknięcia, krzywizny rozkładając je na wiele cienkich warstw.

Efekt przekłada się na trzy twarde przewagi. Wytrzymałość na zginanie rośnie z 24 MPa dla C24 do 28-32 MPa dla klas GL28h i GL32h, przy jednoczesnym spadku współczynnika pewności wymiarowej aż o 60%. Płatew klejona pracuje stabilniej pod zmienną wilgotnością, bo wewnętrzne warstwy kompensują naprężenia, które w litej belce powodują skręcanie.

Długość fabrykacyjna BSH sięga 13-18 metrów, podczas gdy lite C24 rzadko przekracza 7 metrów bez łączenia. Przy rozpiętościach powyżej 6 metrów płatew klejona bywa jedyną rozsądną opcją, bo unikamy kosztownych połączeń na śruby lub wręby.

Parametry techniczne płatwi BSH klasy, przekroje, dopuszczalne rozpiętości

Najczęściej stosowane klasy wytrzymałości drewna klejonego to GL24h, GL28h i GL32h, gdzie litera h oznacza konstrukcję jednorodną (wszystkie warstwy z drewna tej samej klasy). GL24h sprawdza się w typowych domach jednorodzinnych, GL28h w obiektach o podwyższonych obciążeniach (śnieg powyżej 1,5 kN/m², dachy zielone), a GL32h w halach, wiatach i obiektach inżynierskich.

Dobór przekroju zależy od trzech zmiennych: rozstawu płatwi, rozpiętości między podporami oraz wartości obciążenia. Poniższa tabela pokazuje orientacyjne rozpiętości dla typowych przekrojów przy obciążeniu charakterystycznym 1,5 kN/m² (śnieg normalny, dach lekki, rozstaw płatwi co 90-110 cm).

Przekroje niestandardowe (np. 140 × 200, 160 × 240) tnie się z większych elementów na zamówienie, co pozwala zoptymalizować zużycie drewna i uniknąć przepłacania za nadmiar nośności. Normy PN-EN 14080:2013 oraz Eurokod 5 (PN-EN 1995-1-1) regulują zarówno proces produkcji, jak i zasady obliczania ugięć te ostatnie nie powinny przekraczać L/300 do L/500 w zależności od wrażliwości elementów wykończeniowych.

Kiedy NIE stosować BSH

Drewno klejone nie sprawdza się w agresywnym chemicznie środowisku (stajnie, magazyny nawozów), chyba że zastosuje się kleje melaminowe lub żywicowe o podwyższonej odporności. Unikać go też należy w miejscach narażonych na stały kontakt z wodą bez możliwości wysychania klasa użytkowania 3 wg PN-EN 1995-1-1 wyklucza BSH bez dodatkowej ochrony.

Jak dobrać przekrój płatwi do rozpiętości i obciążenia dachu

Dobór zaczyna się od trzech liczb, które musisz znać, zanim zajrzysz do tabelki producenta: rozpiętości w świetle podpór (nie w osi), obciążenia charakterystycznego oraz dopuszczalnego ugięcia. Bez tych danych nawet najlepsza tabela prowadzi na manowce.

Rozpiętość licz w metrach od osi do osi słupów lub ścian nośnych i odejmij podparcia (zazwyczaj 10-15 cm z każdej strony). Obciążenie charakterystyczne to suma ciężaru własnego pokrycia, ocieplenia, samej płatwi oraz obciążenia śniegiem i wiatrem dla Twojej strefy klimatycznej. Dla centralnej Polski to zwykle 1,2-1,8 kN/m², dla Podhala 2,5-3,5 kN/m². Ugięcie dopuszczalne przyjmuje się jako L/300 dla dachów bez sufitu podwieszanego lub L/400 dla dachów z sufitem g-k, bo pęknięcia na łączeniach płyt pojawiają się już przy ugięciu rzędu L/250.

W praktyce najszybsze sito wygląda tak: oblicz moment obciążenia q × L² / 8, sprawdź wytrzymałość przekroju W × f_m,d, gdzie f_m,d to wytrzymałość obliczeniowa klasy (dla GL24h wynosi 16,8 MPa po współczynnikach). Jeśli wynik z zapasem przekracza wymagany moment, przekrój przechodzi próbę wytrzymałości. Drugie sito to ugięcie: wzór 5 × q × L⁴ / (384 × E × I), gdzie E to moduł Younga (dla GL24h to 11 500 MPa), a I to moment bezwładności przekroju.

Poważny błąd: dobieranie płatwi „na oko", bez sprawdzenia ugięcia. Belka może mieć wystarczającą wytrzymałość na złamanie, ale uginać się tak, że sufit pęka przy każdym większym wietrze. Skutkuje to reklamacjami, których nikt nie chce obsługiwać pięć lat po montażu.

BSH, C24 czy stal co wytrzyma więcej na Twojej więźbie

Wybór materiału na płatwie to nie kwestia mody, lecz konkretnych właściwości, które decydują o kosztach, masie i trwałości. Poniższe zestawienie pokazuje twarde dane, a nie slogany marketingowe.

Stal wygrywa w rozpiętościach powyżej 10 metrów, bo pozwala na smuklejsze przekroje i nie wymaga ochrony biologicznej. Przegrywa w domach jednorodzinnych ze względu na mostki termiczne, konieczność stosowania łączników stalowych oraz fakt, że jej sztywność 18-krotnie przewyższająca drewno generuje problemy akustyczne kroki na stropie transmitują się przez stalowe belki wyraźniej niż przez drewniane.

Drewno lite C24 to opcja budżetowa, sensowna przy krótkich rozpiętościach (do 4 m). Jego główna słabość to naturalne wady: sęki, skręcenie, pęknięcia. Statystycznie 10-15% partii C24 wykazuje wady przekraczające dopuszczalne tolerancje klasyfikacji wizualnej, co w praktyce oznacza, że musisz liczyć się z dostawą elementów o obniżonej nośności.

Przy rozpiętości 5-7 metrów płatew BSH 120 × 240 GL24h to zwykle najbardziej opłacalna opcja. Drewno klejone wygrywa kosztami zabezpieczenia ogniowej (REI 30 bez dodatkowej okładziny), niższą masą (ułatwia montaż bez dźwigu) oraz brakiem mostków termicznych.

Kiedy stal ma sens

Hale produkcyjne, magazyny, obiekty z suwnicami wszędzie tam, gdzie ogień przechodzi w stan R 0 już po kilku minutach, BSH i tak wymaga dodatkowej ochrony, więc stal nie jest gorsza. Jednak w budownictwie mieszkaniowym stalowa płatew wymaga izolacji termicznej każdego przejścia przez przegrodę, co komplikuje detale i podnosi koszty robocizny o 20-30%.

Płatwie dachowe wymiary cennik 2025 i od czego zależy cena

Ceny płatwi z drewna klejonego zależą od czterech czynników: klasy wytrzymałości, przekroju, długości oraz stopnia obróbki (struganie, impregnacja ciśnieniowa, frezowanie pod łączniki). Surowa belka 100 × 200 GL24h w 6-metrowym odcinku kosztuje orientacyjnie 95-120 PLN/mb, po struganiu i impregnacji 140-180 PLN/mb, z fabrycznymi nacięciami pod kątowniki nawet 200-230 PLN/mb.

Różnice regionalne sięgają 10-15%, głównie z powodu kosztów transportu. Wyprawki dłużycowe z fabryk na południu Polski do centrum kraju to zwykle 5-8% wartości zamówienia, a na północ 8-12%. Czas dostawy dla standardowych przekrojów wynosi 2-3 tygodnie, dla niestandardowych cięć 4-6 tygodni.

Montaż płatwi klejonych krok po kroku bez kosztownych błędów

Montaż płatwi BSH nie różni się zasadniczo od montażu drewna litego, ale wymaga dbałości o trzy detale, które w przypadku BSH mają większe znaczenie: nieprzerwaną warstwę impregnacji, poprawne podparcie na całej długości oparcia oraz właściwy dobór łączników.

Krok 1: Przygotowanie podparcia. Górna powierzchnia słupów lub podciągu musi być czysta, sucha i płaska. Nierówność powyżej 3 mm wymaga podkładek z twardego drewna lub pasków PVC. BSH nie toleruje nieregularnego podparcia, bo przy dużych obciążeniach punktowy nacisk generuje naprężenia prostopadłe do włókien, które klejone warstwy przenoszą gorzej niż drewno lite.

Krok 2: Podniesienie i ustawienie. Lekkie płatwie (do 100 × 200, około 10 kg/mb) montuje się ręcznie przez trzy-czteroosobowy zespół. Cięższe elementy wymagają podnośnika. Płatew ustawia się na słupie, sprawdza poziomnicą laserową i tymczasowo stabilizuje stężeniami ukośnymi przed przykręceniem.

Krok 3: Łączenie z podporą. Najczęściej stosuje się kątowniki perforowane (Simpson Strong-Tie ABA, BSN), śruby ciesielskie ASSY lub łączniki ukryte w systemie CNS. Kotwy muszą być ze stali ocynkowanej ogniowo lub nierdzewnej, bo w połączeniu z impregnowanym drewnem korozja zwykłej stali postępuje szybciej niż w drewnie nieimpregnowanym. Pojedynczy łącznik kątowy przenosi 8-15 kN, więc do typowej płatwi domowej potrzeba zwykle dwóch kątowników po obu stronach.

Krok 4: Łączenie płatwi na długości. Gdy wymaga tego rozpiętość, płatwie łączy się na słupie z zakładką 30-50 cm lub stosuje łączniki nakładkowe. Zakładka musi być dodatkowo ściągnięta śrubami M12 co 30 cm. Surowy styk na słupie bez ścięcia jest błędem wprowadza naprężenia osiowe, które przy sezonowych zmianach wilgotności rozsuną połączenie.

Krok 5: Zabezpieczenie powierzchni. Po montażu każde cięcie, każdy otwór po łączniku i każda odsłonięta warstwa kleju muszą być ponownie zabezpieczone impregnatem, bo fabryczna ochrona sięga tylko do głębokości strugania.

Najczęstszy błąd przy montażu: brak stężeń montażowych. Płatew BSH jest sztywna, ale przy braku usztywnień ukośnych pracuje jak dźwignia nawet lekki podmuch bocznego wiatru potrafi ją przewrócić. Stężenia ukośne w co trzecim przedziale to minimum, bez nich montaż zaczyna się od katastrofy.

Checklista inwestora przed zakupem płatwi BSH

• Znam rozpiętość w świetle podpór i obciążenie charakterystyczne strefy klimatycznej.
• Mam klasę wytrzymałości zatwierdzoną przez konstruktora w projekcie.
• Sprawdziłem wilgotność dostarczonego materiału (powinna wynosić 8-12%).
• Widzę oznaczenie CE lub znak zgodności z PN-EN 14080.
• Łączniki i kątowniki pochodzą od tego samego dostawcy co płatwie lub mają potwierdzoną kompatybilność.
• Transport obejmuje zabezpieczenie przed deszczem i uszkodzeniami mechanicznymi.
• Producent dostarczył deklarację właściwości użytkowych (DoP).
• Termin dostawy nie koliduje z harmonogramem ekipy montażowej.
• Zamówienie obejmuje 10% zapasu na przycinanie i pomyłki.
• Mam kontakt z doradcą technicznym producenta na wypadek zmian w projekcie.

Konserwacja i trwałość płatwi BSH co robić po 5, 10 i 20 latach

Prawidłowo zamontowana płatew BSH z impregnacją ciśnieniową i regularną konserwacją przetrwa 50-80 lat bez utraty właściwości nośnych. Klucz tkwi w kontrolowaniu trzech zmiennych: wilgotności, promieniowania UV i obciążeń biologicznych.

Po 5 latach kontrolujesz stan powłoki impregnacyjnej w miejscach odsłoniętych (ocieplenie przy poddaszu, przebicia przez membranę). Każde szare lub popękane miejsce doczyszczasz papierem ściernym P100 i uzupełniasz impregnatem akrylowym lub olejem do drewna konstrukcyjnego. Raz na 5 lat warto poświęcić 2-3 godziny na przegląd.

Po 10 latach sprawdzasz pracę połączeń. Luz na śrubie montażowej powyżej 1 mm albo widoczne ślady wciskania w drewno to sygnał, że konstrukcja pracuje inaczej niż zakładał projekt. W 90% przypadków wystarczy dokręcenie śrub i wymiana uszczelek, ale przy dużych odkształceniach konieczna jest opinia konstruktora.

Po 20 latach płatwie BSH nadal pracują w pierwszej klasie, o ile nie doszło do zalania wodą (awaria rynny, uszkodzona membrana). Zalanie drewna klejonego powyżej 20% wilgotności na dłużej niż 3 tygodnie wymaga osuszenia i ponownej impregnacji w przeciwnym razie warstwy kleju zaczynają tracić przyczepność.

Drewno BSH zachowuje wytrzymałość w czasie lepiej niż drewno lite, ale w przeciwieństwie do litego nie reaguje na zmiany wilgotności wyraźnym pękaniem. Przy corocznej kontroli wzrokowej wyłapiesz zmiany, które przy drewnie C24 zignorowałbyś, bo po prostu by nie wystąpiły.

Najczęstsze pytania o płatwie z drewna klejonego

Ile kosztują płatwie BSH na dom 120 m²?

Dla domu 120 m² z dachem dwuspadowym o powierzchni połaci 80 m² potrzeba zwykle 12-18 płatwi 100 × 200 GL24h, co daje łączny koszt materiału w granicach 8 000-12 000 PLN bez impregnacji, z impregnacją 11 000-16 000 PLN. Różnica wynika głównie z wykończenia struganie i frezowanie podnosi cenę o 30-50%.

Czy można samodzielnie montować płatwie BSH?

Elementy do 5 metrów i 30 kg/mb montuje trzyosobowa ekipa bez doświadczenia ciesielskiego, o ile ma dostęp do poziomnicy laserowej i wiertarko-wkrętarki. Przy cięższych przekrojach lub wysokości montażu powyżej 4 m konieczny jest udział ekipy z uprawnieniami i sprzętem podnoszącym. Samodzielny montaż bez nadzoru konstruktora unieważnia ubezpieczenie budowy w towarzystwach wymagających certyfikatu kierownika budowy.

Jak dobrać klasę GL24h czy GL28h?

W strefach śniegowych 1-3 (obciążenie do 1,5 kN/m²) GL24h wystarcza. W strefie 4 i wyżej (Podhale, Sudety, Tatry) używaj GL28h jako minimum. Dla dachów zielonych, gdzie masa podłoża i roślin sięga 150-300 kg/m², klasa GL32h bywa wymagana już na etapie projektu.

Jaka jest realna trwałość płatwi BSH?

Producent zgodny z PN-EN 14080 udziela gwarancji na 25 lat, ale realna trwałość przy regularnej konserwacji to 50-80 lat. Znane realizacje z lat 70. pracują do dziś bez istotnej utraty nośności, o ile nie zostały narażone na długotrwałe zawilgocenie.

Czy drewno klejone nadaje się na wiatę?

Tak, pod warunkiem że wiata ma spadek dachu zapewniający odpływ wody i nie stoi w miejscu bez przewiewu. Przekrój 80 × 160 GL24h obsługuje wiaty o szerokości do 3,8 m bez dodatkowych podpór. Przy wiatach narażonych na stałą wilgotność (baseny, oczka wodne) wybieraj GL28h z dodatkową ochroną powierzchniową klasy 3.

Źródła i normy: PN-EN 14080:2013 „Konstrukcje drewniane. Drewno klejone warstwowo i drewno lite łączone na długość na złącza klinowe. Wymagania", PN-EN 1995-1-1 (Eurokod 5) „Projektowanie konstrukcji drewnianych", Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Polskie Stowarzyszenie Konstruktorów Drewna katalog typowych przekrojów i odległości między podporami, dane producentów drewna BSH certyfikowanych przez EN 14374.
