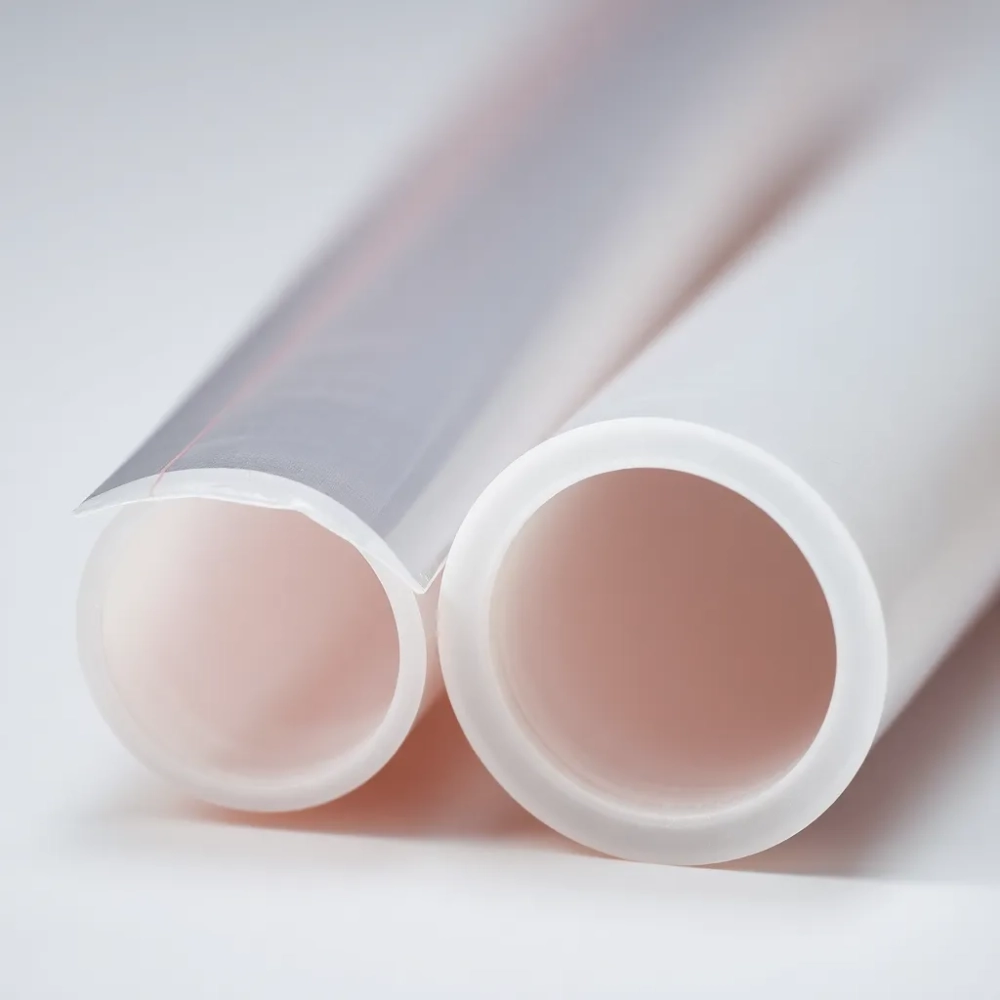

Rurka termokurczliwa z klejem czy bez? Różnice i wybór

Rurkę termokurczliwą z klejem wybierz wszędzie tam, gdzie połączenie ma być szczelne dla wody i wilgoci: na zewnątrz, w samochodzie, w ziemi, przy oświetleniu ogrodowym i nawadnianiu. Rurka bez kleju wystarczy do izolacji, porządkowania i oznaczania przewodów w suchych miejscach. Jest cieńsza, bardziej giętka i tańsza. Jeśli połączenie może zamoknąć, a przewód nie będzie się w tym miejscu stale zginał, bezpieczniejszy jest wariant z klejem.

• Czym różni się rurka termokurczliwa z klejem od rurki bez kleju?
• Kiedy zastosować rurkę termokurczliwą z klejem?
• Kiedy wystarczy rurka termokurczliwa bez kleju?
• Jaki współczynnik skurczu i zakres temperatur wybrać?
• Wady i ograniczenia rurek z klejem i bez kleju
• Jak wybrać rurkę termokurczliwą: lista kontrolna
• Jak używać rurek termokurczliwych?
• Najczęstsze błędy przy obkurczaniu rurek
• Kolorowe rurki termokurczliwe do oznaczania przewodów

Czym różni się rurka termokurczliwa z klejem od rurki bez kleju?

Rurka z klejem ma od środka warstwę kleju termotopliwego, który podczas obkurczania topi się i wypełnia przestrzeń między ścianką rurki a przewodem. Rurka bez kleju tylko obkurcza się na przewodzie: izoluje i chroni mechanicznie, ale nie zamyka połączenia szczelnie.

W wątku elektroda.pl o koszulkach termokurczliwych z klejem i bez praktycy opisują różnicę wprost: uszczelnienie rurką z klejem jest hermetyczne i nie ma efektu kapilary, czyli woda nie wciąga się wzdłuż przewodu pod osłonę. Zwykła rurka przylega do izolacji, ale szczelna nie jest. W tej samej dyskusji pada też uwaga, że rurka z klejem jest grubsza i sztywniejsza, a na jej końcach po obkurczeniu pojawia się niewielki wypływ kleju.

Sam materiał osłony jest w obu wersjach podobny: tworzywo, najczęściej poliolefina lub polietylen, które po podgrzaniu wraca do mniejszej średnicy. Poradnik Speckable o używaniu rurek termokurczliwych opisuje je jako polietylen sprasowany, a następnie mocno rozciągnięty w produkcji, bez substancji takich jak PUB, PBBO, PBBE i bez toksycznych metali ciężkich.

Co to jest koszulka termokurczliwa z klejem?

Koszulka termokurczliwa z klejem to ten sam produkt co rurka z klejem, często opisywany jako rurka dwuwarstwowa: zewnętrzna warstwa się kurczy, wewnętrzna topi i klei. Producent WKK w opisie rurek termokurczliwych z klejem podaje, że klej bywa nakładany metodą koekstruzji, czyli łączony z polimerem już w trakcie produkcji, a same rurki z klejem występują w wersjach cienkościennych, średniościennych i grubościennych. Według tego opisu stopiony klej chroni połączenie przed wilgocią i zanieczyszczeniami.

Podobne zestawienie w poradniku IHE o rurkach termokurczliwych ocenia odporność na wilgoć rurek z klejem jako wysoką, a rurek bez kleju jako niską, i przypisuje te drugie do suchych warunków wewnątrz.

Kiedy zastosować rurkę termokurczliwą z klejem?

Rurka z klejem jest właściwym wyborem, gdy do połączenia może dotrzeć woda, wilgoć, kondensat lub brud. Dotyczy to instalacji ogrodowych, oświetlenia zewnętrznego, systemów nawadniających, przewodów w samochodzie oraz połączeń narażonych na opady albo wodę gruntową.

• Instalacje samochodowe i motocyklowe: w komorze silnika i pod podwoziem złącza narażone są na wodę, błoto i sól. Na forum elektroda.pl rurki z klejem są wprost polecane do połączeń w aucie.
• Połączenia zewnętrzne: lampy ogrodowe, czujniki, pompy fontann, zasilanie bram. Tu brak szczelności kończy się zwykle korozją żył pod izolacją.
• Kable w ziemi i przejścia z rur osłonowych: do takich zadań stosuje się termokurczliwe mufy kablowe i redukcje z klejem, a do zamykania końców kabli kapturki pokryte od środka klejem termotopliwym.
• Środowisko morskie i wilgotne pomieszczenia: łodzie, piwnice, pompownie, gdzie wilgoć i sól szybko niszczą zwykłą izolację połączeń.
• Nieregularne kształty: klej wypełnia szczeliny przy lutach, złączkach i rozgałęzieniach, których sama rurka nie domknie.

Rurki z klejem dodatkowo usztywniają połączenie i chronią je przed przetarciem oraz wibracjami, co przydaje się przy maszynach. Niektórzy sprzedawcy podają też odporność konkretnych rurek z klejem na oleje, kwasy czy wysokie napięcie, ale to cecha danego typu, nie całej kategorii: sprawdzaj ją w karcie produktu.

Kiedy wystarczy rurka termokurczliwa bez kleju?

Rurka bez kleju wystarczy, gdy połączenie pracuje w suchym miejscu, a potrzebna jest izolacja elektryczna, ochrona przed przetarciem, uporządkowanie wiązki lub oznaczenie przewodu. Typowe przykłady to wnętrza obudów komputerów, sprzętu RTV i AGD, szafy sterownicze, rozdzielnice i panele elektryczne.

Stosuje się ją do izolowania pojedynczych lutów i końcówek przewodów, spinania kilku żył w wiązkę oraz jako kolorowe oznaczenie obwodów. Jest cieńsza i bardziej giętka, łatwiej ją nałożyć i w razie potrzeby zdjąć, a przy dużych ilościach różnica w cenie zaczyna mieć znaczenie.

Jeśli zależy Ci na elastyczności, na przykład przy przewodach audio czy zasilających, szukaj rurek cienkościennych. Uczestnicy dyskusji na elektroda.pl zwracają uwagę, że rurki z klejem są sztywniejsze właśnie z powodu kleju, a rurki o mniejszym współczynniku skurczu, takim jak 2:1, bywają bardziej elastyczne. To obserwacja praktyków, a nie parametr z normy, więc przy większym zamówieniu przetestuj kilka typów od różnych producentów.

Jaki współczynnik skurczu i zakres temperatur wybrać?

Współczynnik skurczu mówi, ile razy zmniejszy się średnica rurki po pełnym obkurczeniu: rurka 2:1 o średnicy 10 mm skurczy się do 5 mm, a rurka 4:1 o średnicy 12 mm do 3 mm. Według poradnika Speckable współczynnik ten wynosi zwykle od 2:1 do 6:1, a temperatura pracy rurek może sięgać od −55°C do +125°C, zależnie od typu.

Dla rurek z klejem parametry bywają inne. Przewodnik Skonieczni24 po typach rurek termokurczliwych podaje dla pogrubionych rurek z klejem RTMK temperaturę pracy od −55°C do +110°C, temperaturę pełnego skurczu +120°C i współczynnik 3:1, podczas gdy zwykłe cienkościenne rurki kurczą się tam dwukrotnie. Te rurki z klejem mają przed obkurczeniem średnice od 8 do 140 mm, ściankę od 1,7 do 3,3 mm i są sprzedawane w odcinkach 1 m.

Nie każda rurka z klejem ma jednak skurcz 3:1. Na karcie rurki 3,2 mm z klejem i przy produktach powiązanych w tym sklepie widać wymiary, z których stosunek trzeba policzyć samemu:

Ta sama karta podaje temperaturę obkurczania powyżej 120 stopni. Wniosek praktyczny: przy zakupie patrz na dwie średnice (przed i po) oraz temperaturę pracy w specyfikacji konkretnego produktu, a nie na ogólną zasadę, że rurka z klejem kurczy się mocniej albo wytrzymuje mniej.

Jak dobrać średnicę rurki termokurczliwej?

Średnica przed obkurczeniem musi swobodnie przejść przez największy element połączenia (lut, złączkę, wtyk), a średnica po pełnym skurczu powinna być nieco mniejsza niż najcieńsze miejsce, które rurka ma objąć. Tak samo zaleca WKK: wybierz rurkę, której średnica po skurczeniu jest trochę mniejsza od elementu. Przy rurce z klejem ma to szczególne znaczenie, bo przy zbyt dużej średnicy końcowej klej nie wypełni luzu.

Ile kosztuje rurka z klejem w porównaniu z rurką bez kleju?

Rurka z klejem jest wyraźnie droższa od zwykłej o tej samej średnicy, co potwierdzają zarówno ceny w sklepach, jak i uczestnicy dyskusji na elektroda.pl. Ceny podaje się zwykle za metr bieżący i zależą od średnicy, grubości ścianki i producenta, więc porównuj oferty dla tych samych wymiarów. W jednym z przeglądanych sklepów metr rurki 20 mm bez kleju był tańszy niż metr rurki 4,8 mm z klejem.

Wady i ograniczenia rurek z klejem i bez kleju

Główna wada rurki z klejem to sztywność po zastygnięciu kleju, a rurki bez kleju: brak szczelności. Obie wersje mają wspólne ograniczenie: po obkurczeniu nie są sprężyste i nie zastąpią porządnego zabezpieczenia przewodu, który stale się zgina.

Wady rurek z klejem

• Większa sztywność i grubość połączenia, problem przy przewodach, które mają się giąć.
• Wypływ kleju na końcach, który trzeba uwzględnić przy estetycznych wykończeniach.
• Trudny demontaż: klej zostaje na izolacji i utrudnia poprawki.
• Wymagają przygotowania powierzchni: forumowicze radzą odtłuścić i lekko przetrzeć izolację, żeby klej dobrze chwycił.
• Wyższa cena i u części typów niższa górna temperatura pracy niż w zwykłych rurkach.

Wady rurek bez kleju

• Brak wodoszczelności: nie nadają się do połączeń zanurzanych ani stale mokrych.
• Woda i wilgoć mogą wnikać wzdłuż przewodu pod osłonę, co grozi korozją lub zwarciem.
• Na nieregularnych kształtach zostawiają szczeliny, których nic nie wypełnia.
• Słabiej wzmacniają połączenie mechanicznie niż grubościenna rurka z klejem.

Czy rurka termokurczliwa nadaje się na przewód, który często się zgina?

Nie jako główne zabezpieczenie: rurki termokurczliwe są przeznaczone przede wszystkim do osłony połączeń nieruchomych, a po obkurczeniu tracą sprężystość. Na elektroda.pl opisano typowy efekt: po kilkukrotnym wygięciu przewodu rurka przestaje idealnie przylegać i robią się drobne szczeliny, co uczestnicy dyskusji uznali za normalne. Jeden z nich relacjonował, że przewody do przenośnego sprzętu audio z koszulką za wtykiem łamały się w tym miejscu. Przy kablach ruchomych lepiej sprawdza się elastyczna odgiętka, a rurka służy wtedy tylko jako dodatkowa izolacja.

Czy klej w rurce można zastąpić innym klejem?

Klej w rurce to klej termotopliwy, który topi się w tej samej temperaturze, w której rurka się kurczy, i razem z nią tworzy uszczelnienie. To inna grupa produktów niż kleje nakładane osobno, takie jak klej do EPDM czy klej do siatki z włóknem, które dobiera się do innych materiałów i zadań. Jeśli potrzebujesz szczelnego połączenia przewodów, kup od razu rurkę z klejem zamiast próbować uzupełniać zwykłą rurkę dodatkowym klejem.

Jak wybrać rurkę termokurczliwą: lista kontrolna

1. Czy połączenie może zamoknąć, zaparować albo trafić do ziemi? Jeśli tak, wybierz rurkę z klejem.
2. Czy przewód będzie się zginał w miejscu połączenia? Jeśli tak, wybierz cienkościenną rurkę bez kleju i zadbaj o odgiętkę.
3. Zmierz największy element, przez który rurka musi przejść przed obkurczeniem.
4. Zmierz najcieńsze miejsce: średnica po skurczu ma być nieco mniejsza.
5. Sprawdź w karcie produktu temperaturę pracy i temperaturę obkurczania, porównaj je z warunkami na miejscu i odpornością izolacji przewodu.
6. Dobierz grubość ścianki: cienkościenna do elektroniki, średnio i grubościenna do instalacji zewnętrznych i ziemnych.
7. Wybierz kolor, jeśli rurka ma też oznaczać przewód, na przykład żółto-zielony dla przewodu ochronnego PE.
8. Zaplanuj długość z zapasem po obu stronach połączenia. Poradnik IHE zaleca rurkę co najmniej dwa razy dłuższą niż zabezpieczany odcinek.

Jak używać rurek termokurczliwych?

Rurkę nakłada się na przewód przed wykonaniem połączenia, po połączeniu przesuwa nad lut lub złączkę i podgrzewa równomiernie, aż ściśle obkurczy się na całej długości. Przy rurce z klejem grzeje się dłużej, aż klej się roztopi i lekko wypłynie na końcach.

1. Nasuń rurkę na przewód, zanim zlutujesz lub zaciśniesz żyły. To najczęściej pomijany krok.
2. Przygotuj powierzchnię: poradnik ABC-RC o koszulkach i rurkach termokurczliwych zaleca, żeby przewód był czysty i suchy. Przy rurce z klejem dodatkowo odtłuść izolację.
3. Wykonaj połączenie i ustaw rurkę centralnie nad nim, z zakładką na izolację po obu stronach.
4. Podgrzewaj równomiernie, przesuwając źródło ciepła wzdłuż rurki i obracając przewód, bez zatrzymywania się w jednym miejscu.
5. Przy rurce z klejem kontynuuj, aż klej się roztopi i pojawi się niewielki wypływ na obu końcach.
6. Odczekaj, aż rurka ostygnie, zanim zegniesz przewód lub go obciążysz.

Czym obkurczać rurki termokurczliwe?

Najlepiej opalarką, bo daje równy strumień ciepła i pozwala kontrolować temperaturę. Do grubszych rurek i szybkozłączek z cyną Speckable rekomenduje palnik gazowy lub opalarkę. Cienkie rurki da się obkurczyć zapalniczką, ale tylko ostrożnie i nad niebieską, a nie żółtą częścią płomienia, bo żółta kopci i łatwiej nią przypalić rurkę. Nie używaj otwartego płomienia w pobliżu elementów wrażliwych na temperaturę i nie przekraczaj temperatury podanej przez producenta. Pamiętaj, że niektóre rurki z klejem obkurczają się w pełni dopiero w okolicy 120°C, więc słabe źródło ciepła może nie roztopić kleju.

Jak używać rurek termokurczliwych z cyną?

Szybkozłączka termokurczliwa z cyną ma w środku pierścień cyny, który po podgrzaniu do ok. 150°C topi się i łączy żyły, a przezroczysta rurka pozwala obserwować ten proces. Zdejmij izolację z obu przewodów, włóż żyły tak, żeby zachodziły na siebie pod pierścieniem cyny, i grzej opalarką lub palnikiem, aż cyna całkowicie się rozpłynie, a rurka obkurczy na izolacji. Po ostygnięciu sprawdź przez przezroczystą osłonę, czy cyna objęła obie żyły.

Najczęstsze błędy przy obkurczaniu rurek

Większość nieudanych połączeń wynika z przegrzania, nierównego grzania albo źle dobranej średnicy. Niewłaściwie założona rurka izoluje słabiej, a to zwiększa ryzyko awarii lub zwarcia.

• Grzanie w jednym punkcie: rurka pęka lub się przypala, a izolacja przewodu pod nią może się stopić.
• Nierówne podgrzewanie: powoduje pofałdowanie i nierówny skurcz.
• Rozciąganie, nacinanie wzdłuż i przekraczanie temperatur producenta: osłabia rurkę, a czasem uszkadza przewód.
• Za duża średnica: rurka zostaje luźna, a klej nie wypełnia przestrzeni.
• Brak odtłuszczenia przy rurce z klejem: klej nie trzyma się izolacji i połączenie przestaje być szczelne.
• Złe przechowywanie: Skonieczni24 ostrzega, że trzymanie rurek w zbyt niskiej temperaturze może powodować mikropęknięcia.
• Rurka jako jedyne zabezpieczenie ruchomego przewodu: przewód łamie się tuż za jej krawędzią.

Kolorowe rurki termokurczliwe do oznaczania przewodów

Krótkie, kolorowe odcinki rurek bez kleju dobrze sprawdzają się do oznaczania obwodów i spinania przewodów w wiązki, co ułatwia późniejszy serwis w szafach sterowniczych i rozdzielnicach. Najczęściej spotykany kolor to czarny, a standardowo dostępne są też biały, czerwony, niebieski, zielony, żółty, żółto-zielony i przezroczysty. Rurki sprzedaje się zwykle w odcinkach 1 m, a także w zestawach krótkich kawałków różnych średnic i kolorów. Do trwałych napisów służą rurki drukowane: opis nanosi się na płasko złożoną rurkę w drukarce do etykiet, a potem obkurcza ją na przewodzie jak zwykłą rurkę.
